Échangeur à tubes ailetés : principe, types d’ailettes et usages
Un échangeur à tubes ailetés utilise des tubes dont la surface extérieure comporte des ailettes métalliques pour améliorer le transfert de chaleur avec l’air ou un autre gaz. Ces éléments augmentent la surface d’échange disponible sans multiplier le nombre de tubes. Cette technologie appartient à la famille des échangeurs à batterie à ailettes, avec une particularité : chaque tube possède ses propres ailettes. Découvrez son fonctionnement, ses différentes conceptions et ses applications industrielles.
Qu’est-ce qu’un échangeur à tubes ailetés ?
Un échangeur à tubes ailetés, également appelé échangeur de chaleur à ailettes, repose sur des tubes équipés individuellement de surfaces métalliques supplémentaires. Dans cette configuration dite « single », les ailettes sont fixées ou formées directement sur chaque tube, contrairement aux modèles qui utilisent des ailettes communes à plusieurs tubes.
Un fluide chaud ou froid circule à l’intérieur du tube. La chaleur traverse sa paroi, puis se transmet aux ailettes. L’air ou les gaz qui circulent autour du tube récupèrent ou cèdent cette énergie thermique.

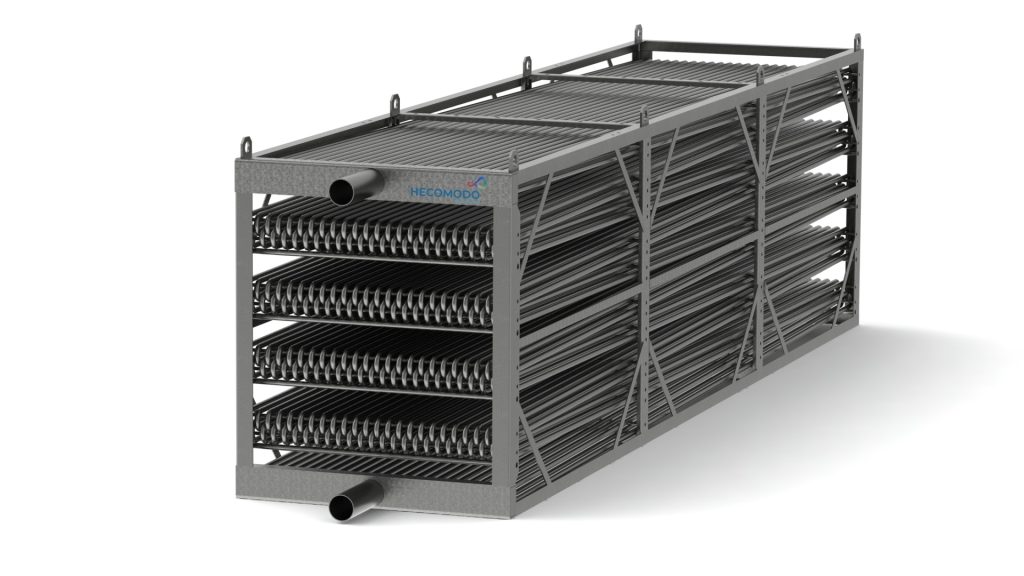

Plusieurs tubes ailetés peuvent être assemblés pour constituer un échangeur complet. Leur disposition dépend de la puissance recherchée, des conditions de circulation et de l’environnement industriel.
Pourquoi ajouter des ailettes sur un tube ?
Le transfert de chaleur entre un tube métallique et l’air reste généralement moins efficace qu’un échange entre deux liquides. Les ailettes compensent cette limite en augmentant la surface de contact disponible.
Imaginez un tube lisse traversé par un fluide chaud. Seule sa paroi extérieure transmet directement la chaleur à l’air. Avec des ailettes, la chaleur se diffuse dans une surface métallique plus étendue. Davantage d’air peut alors participer aux échanges thermiques.
Cette conception améliore la capacité de transfert dans un encombrement maîtrisé. Son efficacité dépend toutefois de plusieurs paramètres :
- La conductivité thermique des matériaux.
- La hauteur, l’épaisseur et l’espacement des ailettes.
- La qualité du contact entre les ailettes et le tube.
- La vitesse et la circulation de l’air.
- L’encrassement de la surface d’échange.
Le dimensionnement doit également tenir compte de la résistance au passage de l’air. Des ailettes trop rapprochées peuvent favoriser l’accumulation de dépôts et compliquer le nettoyage.
Les différents types de tubes à ailettes
Les tubes ailetés existent sous plusieurs formes. Chaque géométrie répond à des besoins spécifiques de transfert thermique, de circulation des fluides et d’entretien.
Ailettes hélicoïdales (spiralées)
Une bande métallique forme une spirale autour du tube. Cette conception augmente la surface d’échange et s’utilise notamment dans les économiseurs, les systèmes de récupération de chaleur et certains aéroréfrigérants industriels.
Ailettes transversales
Ces ailettes prennent la forme de disques ou de surfaces placées perpendiculairement à l’axe du tube. Elles conviennent à différents échangeurs air-fluide et permettent d’adapter l’espacement des surfaces aux conditions d’exploitation.
Ailettes longitudinales
Les ailettes suivent la longueur du tube, parallèlement à son axe. Cette géométrie intervient notamment dans certains échangeurs industriels où la circulation du fluide extérieur et les contraintes de nettoyage orientent la conception.
Quels matériaux pour les tubes et les ailettes ?
Le choix des matériaux influence directement les performances, la durabilité et la résistance à la corrosion d’un échangeur à tubes ailetés.
L’acier offre une bonne résistance mécanique et convient à de nombreuses applications industrielles. Il peut nécessiter une protection contre la corrosion selon l’environnement et les fluides présents.
L’acier inoxydable présente une résistance à la corrosion adaptée à certains environnements exigeants. Sa conductivité thermique reste toutefois inférieure à celle du cuivre ou de l’aluminium.
L’aluminium associe une bonne conductivité thermique à une faible masse. Les ailettes en aluminium sont courantes sur les équipements de refroidissement par air, sous réserve de compatibilité avec l’environnement.
Le cuivre possède une conductivité thermique élevée. Il convient aux applications où la performance du transfert de chaleur constitue un critère important.
Un même échangeur peut associer différents matériaux pour ses tubes et ses ailettes. L’ingénierie doit alors vérifier la qualité de leur liaison, leur compatibilité et les risques de corrosion galvanique.
Tube aileté ou ailette continue : que choisir ?
La différence repose principalement sur la construction de la surface d’échange.
Un tube aileté individuel possède ses propres ailettes. Cette configuration permet d’adapter la géométrie et l’espacement des tubes aux contraintes du procédé. Elle peut présenter un intérêt pour les équipements exposés aux poussières, aux fumées ou à des conditions d’exploitation exigeantes.
Une conception à ailette continue utilise des surfaces métalliques communes à plusieurs tubes. Elle permet notamment de réaliser des batteries compactes avec une surface d’échange importante.
Le choix dépend de la puissance thermique, du volume disponible, des pertes de charge et des besoins d’entretien. Pour une installation exposée aux dépôts, l’accessibilité des surfaces et la facilité de nettoyage doivent faire partie de l’analyse dès la conception.
Entretenir et réparer un échangeur à tubes ailetés
Les échangeurs à tubes ailetés interviennent notamment dans les dry coolers, les économiseurs et les installations de récupération de chaleur des centrales électriques. Leur entretien dépend des températures, des fluides et des conditions d’exploitation.
Encrassement et corrosion des ailettes
Les poussières, particules et résidus industriels peuvent s’accumuler entre les ailettes. Ces dépôts limitent le passage de l’air et réduisent l’efficacité du transfert de chaleur.
La corrosion peut également détériorer les surfaces métalliques et leurs points de liaison. Une inspection visuelle permet d’identifier les zones touchées, les déformations et les signes d’usure.
Le nettoyage doit respecter la géométrie des ailettes et les matériaux présents. Une méthode inadaptée risque de déformer les surfaces ou d’accélérer leur dégradation.
Remplacement de tubes ou de la batterie
Lorsque l’échangeur présente une fuite, une corrosion avancée ou des dommages mécaniques, un simple nettoyage peut devenir insuffisant.
Une analyse technique permet d’évaluer l’état des tubes, des ailettes et des assemblages. Selon la conception de l’équipement, une réparation localisée, le remplacement de certains éléments ou celui de la batterie complète peut être envisagé.
Vous constatez une perte de performance ou une dégradation de votre échangeur à tubes ailetés ? Hecomodo vous accompagne dans l’analyse de votre installation et l’identification des solutions techniques adaptées.
