PAD adiabatique pour dry cooler : fonctionnement et intégration
Votre dry cooler atteint ses limites lors des épisodes chauds ? Le PAD constitue une solution de prérefroidissement adaptée à certaines installations industrielles. Ce système adiabatique utilise un média humidifié placé sur le trajet de l’air, en amont du faisceau aileté. L’air extérieur traverse ce média avant l’échange thermique, tandis que la batterie conserve un fonctionnement sec. Hecomodo analyse vos besoins thermiques, la configuration de l’équipement et les contraintes du site avant de valider la faisabilité du projet. Cette page présente le principe du PAD, ses conditions d’intégration et les contrôles nécessaires pour préserver ses performances.
Qu’est-ce qu’un PAD adiabatique pour dry cooler ?
Le PAD désigne un média humidifié installé sur le trajet de l’air, en amont du faisceau aileté. Les ventilateurs aspirent l’air extérieur à travers ce média. L’évaporation d’une partie de l’eau abaisse la température de l’air avant son arrivée dans le dry cooler. Eurovent classe cette configuration parmi les aéroréfrigérants ou condenseurs équipés d’un prérefroidisseur adiabatique à média humide.
Le PAD se distingue des procédés qui diffusent directement de l’eau vers la batterie. Le média reçoit l’eau et le faisceau conserve un fonctionnement sec. Cette séparation limite le contact direct entre l’eau et les ailettes. La qualité du résultat dépend toutefois du dimensionnement du média, de la circulation de l’air et des conditions climatiques du site.
Comment le PAD prérefroidit-il l’air admis ?
Le média reçoit une distribution d’eau qui humidifie sa surface. Sous l’action des ventilateurs, l’air extérieur traverse ses canaux. Une partie de l’eau s’évapore et prélève de la chaleur à l’air. Sa température sèche baisse avant son arrivée sur le faisceau aileté. Ce principe correspond au refroidissement évaporatif direct, avec un transfert adiabatique.
L’air prérefroidi crée des conditions plus favorables à l’évacuation de la chaleur du fluide en circuit fermé. L’efficacité dépend des conditions climatiques, du débit d’air, des caractéristiques du média et de la répartition de l’eau. Le dimensionnement doit donc correspondre au climat du site, à la charge thermique et aux performances attendues du dry cooler.
Dans quelles situations étudier l’installation d’un PAD ?
L’étude d’un PAD devient pertinente lorsque le dry cooler atteint sa capacité maximale pendant les épisodes chauds. Une hausse saisonnière des températures du fluide, une consigne difficile à tenir ou une augmentation de la charge thermique peuvent justifier une analyse du prérefroidissement adiabatique.
Cette solution peut aussi accompagner une évolution du procédé, une extension de production ou un projet d’upgrade. Sur un équipement existant, Hecomodo vérifie la puissance à dissiper, le débit d’air, l’état du faisceau, la place disponible et les possibilités d’intégration autour de la batterie.
Le PAD présente un intérêt spécifique lorsque le projet prévoit un prérefroidissement de l’air avec un faisceau maintenu sec. Sa pertinence dépend du climat, des performances attendues et des caractéristiques du dry cooler. Une étude thermique permet de relier la solution aux besoins réels du site.
Comment Hecomodo vérifie-t-il la faisabilité du projet ?
L’intégration d’un PAD exige une étude du besoin thermique, du dry cooler et de son environnement. Hecomodo structure cette analyse autour de plusieurs contrôles complémentaires.
Analyse thermique
Nos techniciens examinent les températures du fluide, la charge à dissiper et les écarts observés lors des épisodes chauds. Les données climatiques du site complètent cette évaluation, car l’efficacité du refroidissement évaporatif dépend notamment de la température humide de l’air.

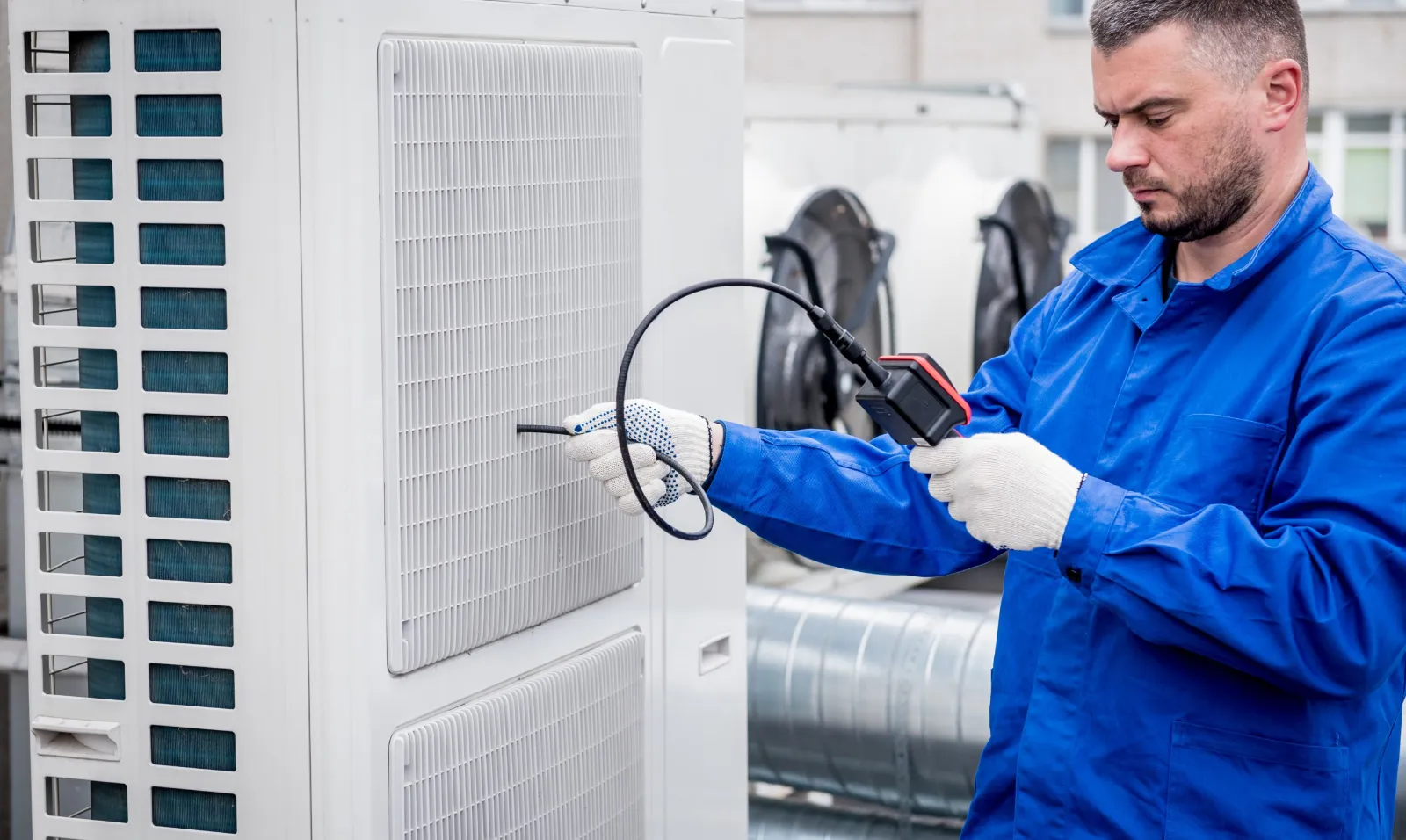

Inspection du dry cooler
Le contrôle porte sur le faisceau aileté, les ventilateurs, la régulation et l’état général de l’équipement. Hecomodo vérifie aussi le débit d’air disponible, car les caractéristiques du média et la vitesse de l’air influencent les performances du PAD.
Étude de l’implantation
L’espace autour de la batterie, les accès techniques, la structure porteuse et le trajet de l’air orientent la conception du projet.
Définition de la solution
Hecomodo rapproche les résultats de l’étude des objectifs du site. Cette synthèse précise l’implantation du média, son intégration hydraulique et le principe de régulation adapté à votre installation.
Comment s’intègre un PAD sur un dry cooler ?
L’intégration d’un PAD doit préserver le débit d’air nécessaire au dry cooler et assurer une humidification régulière du média. Le projet associe une structure adaptée, un dispositif de distribution d’eau et une commande liée aux besoins thermiques du site. Le faisceau aileté conserve un fonctionnement sec, puisque le média reçoit l’eau avant le passage de l’air vers la batterie.
Préparation et adaptation de l’équipement
Hecomodo définit l’emplacement du média selon la géométrie du dry cooler et le trajet de l’air. Nos techniciens préparent les supports, les accès et les raccordements nécessaires. Cette phase tient compte du poids ajouté, de l’espace disponible et des opérations futures de contrôle.
Installation du média et de la distribution d’eau
Le média prend place devant l’entrée d’air du dry cooler. Le dispositif hydraulique répartit l’eau sur sa surface afin de favoriser une humidification régulière. La profondeur du média, la vitesse de l’air et la qualité de cette répartition influencent le résultat thermique.
Raccordement et essais
La commande active le PAD selon les paramètres définis lors de l’étude. Les essais vérifient la distribution d’eau, le passage de l’air et la réponse du dry cooler. Hecomodo ajuste ensuite le pilotage selon les besoins du procédé et les conditions d’exploitation.
Quels contrôles prévoir sur un système PAD ?
Le suivi porte d’abord sur le média adiabatique. Le technicien vérifie son état, sa propreté, la présence de dépôts et la régularité de son humidification. Les caractéristiques du média, le débit d’air, la quantité d’eau et sa distribution influencent directement le résultat thermique du dispositif.
Le contrôle concerne aussi le circuit d’eau, la pompe, les conduites, l’évacuation et le système de commande, selon la conception installée. La qualité de l’eau influe sur la formation de dépôts minéraux et sur les besoins d’entretien. Le programme de maintenance doit donc respecter les prescriptions du fabricant et les caractéristiques de l’eau disponible sur le site.
Enfin, l’inspection porte sur le passage de l’air et sur l’état du faisceau situé derrière le PAD. Dans cette configuration, le média reçoit l’eau et la batterie conserve une surface sèche. Un contrôle régulier aide à préserver le prérefroidissement de l’air et à repérer une répartition d’eau irrégulière ou un média chargé de dépôts.
Comment choisir entre PAD, pulvérisation et brumisation ?
Le PAD humidifie un média placé devant l’entrée d’air. Le dry cooler aspire ensuite l’air prérefroidi, tandis que le faisceau conserve une surface sèche. Les solutions par pulvérisation ou par brumisation diffusent l’eau au moyen de buses dans la zone d’admission d’air. La conception du dispositif détermine le parcours des gouttelettes et les conditions de contact avec l’équipement. Eurovent distingue les systèmes à média humide des systèmes de diffusion d’eau sans média.
Le choix dépend des températures du site, de l’humidité extérieure, du besoin thermique et de la configuration du dry cooler. L’espace disponible, le débit d’air, la qualité de l’eau et les exigences d’entretien complètent l’étude. Les performances d’un dispositif évaporatif varient notamment selon les conditions humides de l’air, les caractéristiques du média et la vitesse de passage de l’air.
Hecomodo compare ces paramètres avant de recommander un PAD, une pulvérisation ou une brumisation. Cette analyse permet de sélectionner une solution compatible avec votre équipement, votre procédé industriel et les contraintes d’exploitation du site.
Pourquoi confier votre projet PAD à Hecomodo ?
L’intégration d’un PAD demande une lecture précise du besoin thermique, du dry cooler et des conditions d’exploitation. Hecomodo mobilise plus de 18 ans d’expérience dans la maintenance, la réparation et l’amélioration des échangeurs thermiques.
Nos techniciens examinent les performances de votre installation, l’état du faisceau, la ventilation, la régulation et les possibilités d’implantation. Cette étude permet de définir une solution adaptée à la charge thermique, au climat du site et aux contraintes de production.
Hecomodo assure aussi le suivi du système après sa mise en service. Nos équipes peuvent réaliser les contrôles, la maintenance du média et l’analyse des performances du dry cooler.
Nous intervenons directement sur les sites industriels partout en France et dans les territoires ultramarins.
Demandez une étude de faisabilité pour votre projet PAD
Un PAD peut soutenir les performances de votre dry cooler lors des périodes chaudes, sous réserve d’une intégration adaptée au besoin thermique, au débit d’air et aux contraintes du site. L’étude préalable détermine la compatibilité du média, de la distribution d’eau et de la régulation avec votre équipement.
Vous souhaitez installer un PAD sur un dry cooler neuf ou existant ? Contactez Hecomodo pour demander une étude technique et un devis. Nos équipes interviennent sur les sites industriels partout en France et dans les territoires ultramarins.
